“供应苏州昆山张浦三湘磨床总代理零售大水磨批发优质磨床供应商”参数说明
| 品牌： |
建磨 |
适用行业： |
冶金 |
| 布局形式： |
卧式 |
安装形式： |
落地式 |
| 控制形式： |
数控 |
类型： |
平面磨床 |
| 加工对象： |
通用 |
精密度： |
高精度 |
| 自动化程度： |
自动 |
主电机功率： |
1 |
| 重量： |
1 |
外形尺寸： |
1 |
| 砂轮转速： |
1 |
最大磨削尺寸： |
1 |
| 型号： |
4号 |
规格： |
7163 |
| 商标： |
中原鸿 |
包装： |
1 |
| 产量： |
8888 |
“供应苏州昆山张浦三湘磨床总代理零售大水磨批发优质磨床供应商”详细介绍

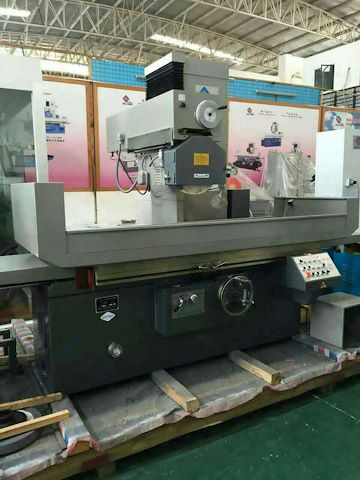

| 床身前后为整体式结构，整机刚性好；磨头采用内置式电机，结构紧凑，主轴刚性好，精度高；工作台导轨及拖板垂直导轨粘贴聚四氟乙烯导轨软带，耐磨性好；进刀灵敏度高；具有充退磁装置，便于装卸工件，并配有磁性底座砂轮修整器，不用拆卸工件即可进行砂轮修整；固定式按钮站，操作方便；机床运行平衡，性能可靠。
|
| 主要技术规格
|
单位
|
M7150×12-GM
|
M7160-GM
|
M7163×12-GM
|
| 工作台
|
工作台面尺寸?(宽×长)
|
mm
|
500×1250
|
600×1000
|
600×1250
|
| 最大磨削尺寸?(宽×长×高)
|
mm
|
500×1250×400
|
600×1000×400
|
630×1250×400
|
| 工作台纵向移动量?(液动)
|
mm
|
200-1350
|
200-1100
|
200-1350
|
| 工作台速度?(无级调速)
|
m/min
|
3-25
|
3-25
|
3—25
|
| 工作台T形槽槽数宽度
|
mm
|
322
|
322
|
322
|
| 工作台负载量?(含电磁吸盘)
|
kg
|
980
|
980
|
980
|
| 电磁吸盘尺寸?(宽×长)
|
mm
|
500×1250
|
600×1000
|
600×l250
|
|
磨头最大移动量
|
mm
|
550
|
650
|
680
|
| 磨头横向进给?(无级调速)连续断续
|
m/minmm/次
|
0.5-2.53-30
|
0.5-2.53-30
|
0.5-2.53-30
|
| 磨头
|
垂直进给手轮最小刻度值
|
mm
|
0.005
|
0.005
|
0.005
|
| 手轮每转磨头进给量垂直
|
mm
|
0.5
|
0.5
|
0.5
|
| 砂轮尺寸?(外径×宽度×内径)
|
mm
|
ф400×50×ф203
|
ф400×50×ф203
|
ф400×50×ф203
|
| 电机功率
|
电气设备总容量
|
KVA
|
14
|
14
|
14
|
| 磨头电动机功率转速
|
kwr/min
|
7.51440
|
7.51440
|
7.51440
|
| 工作精度
|
加工表面对基面的平行度
|
mm
|
300：0.008
|
300：0.008
|
300：0.008
|
| 工件表面粗糙度
|
μm
|
Ra0.63
|
Ra0.63
|
Ra0.63
|
| 整机参数
|
机床外形尺寸?(长×宽×高)
|
mm
|
3540×2073×2280
|
3040×2173×2280
|
3540×2173×2280
|
| 包装箱外形尺寸?(长×宽×高))
|
cm
|
383×218×270
|
343×218×270
|
383×228×270
|
| 净重
|
kg
|
约4900
|
约4800
|
约5100
|
| 随机附件
|
| 电磁吸盘
|
1套
|
砂轮平衡心轴
|
1副
|
| 砂轮
|
2件
|
两用扳手
|
1副
|
| 砂轮修整器?(不附金刚钻)
|
1套
|
地脚螺栓
|
2副
|
| 刮屑板
|
1件
|
砂轮平衡架
|
1套
|
| 砂轮卡盘
|
2副
|
机床垫铁
|
1套
|
|
|
