“上海嘉定青浦松江 粗框机 单柱卧式铣床 强力卧式粗框机”参数说明
| 品牌： |
中原鸿 |
T型槽数目： |
1 |
| 适用行业： |
通用 |
作用对象： |
金属 |
| 类型： |
单柱铣床和单臂铣床 |
结构： |
升降台 |
| 控制方式： |
数控 |
精密度： |
高精度 |
| 自动化程度： |
自动 |
售后服务： |
保修一年 |
| 主电机功率： |
11 |
重量： |
122 |
| 主轴转速范围： |
221 |
工作台尺寸： |
1700x1200 |
| 主轴锥孔锥度： |
50 |
型号： |
1710 |
| 规格： |
1700x1200 |
商标： |
中原鸿 |
| 包装： |
21 |
产量： |
55 |
“上海嘉定青浦松江 粗框机 单柱卧式铣床 强力卧式粗框机”详细介绍
|

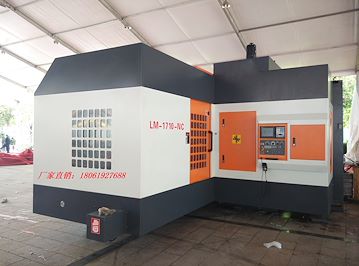

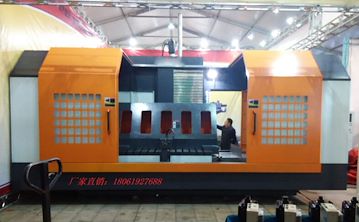

LM-1710-K数控单柱卧式铣床（开框机）的详细资料：
|
一、数控单柱卧式铣床切屑能力承诺：1、试件材料为45#钢材；????????2、试验刀盘直径：63mm；3、试件刀具为三角桃形刀；???????????4、切削转速1000转\分钟A、切削深度2~2.5MM，机床进给速度为7.5~5.5米\分钟B、切削深度4~5MM，机床进给速度为4~2.5米\分钟二、数控单柱卧式铣床的概述本机床主要针对机械制造行业和模具模胚制造行业等重切削的需求，而设计研发的。本机床具有超强的切削能力。广泛应用于各种模具、机械制造业的半精密加工和精密加工。不仅能铣削加工，还能钻孔、镗孔、攻丝。降低了加工制造成本，大大提高工作效率。1、机床主体包括：底座床身、工作台、立柱、十字滑枕，主轴箱、三角固定架（特殊选配附件）。2、布局结构：机床采用单柱卧式布局。工作台沿着底座床身做纵向运动（为X轴）；?立柱安装于底座床身侧面，十字滑枕带着主轴箱沿着立柱做垂直上下运动（为Y轴）；主轴箱沿着十字滑枕做水平运动（为Z轴）；三角固定架垂直安装在工作台上，沿着工作台做水平运动（为W轴）。W轴主要功能是调整工件与主轴之间的位置，根据工件不同的厚度合理进行调整，保证刀具的切削点都在机床的最佳位置。最大限度利用好机床强度。W轴在调整好位置之后，采用自动锁紧装置锁紧，固定在工作台上与工作台结合成一个高强度的整体。在切削过程中W轴不做运动。（此结构属本公司的独家专利技术）3、本机床各轴进给采用精密滚珠丝杆传动。（X、Y、Z）三轴采用世界先进的数字交流伺服系统控制。三个进给坐标轴能任意三轴直线联动，按输入的数控程序指令能完成直线插补，圆弧插补，轮廓铣削，曲面加工等自动化功能。三、数控单柱卧式铣床的结构特点1、主轴主轴采用台湾知名品牌BT-50-190型号。轴径加大，刚性好、扭力大、运动稳定性好、精度高。并配有大功率交流变频主轴电机并经皮带传动至主轴，使主轴在低速时大扭矩的输出，适合强力重切削。）模架、模胚开框机床，卧式加工中心，卧式粗框机，强力开框机床，强力卧式数控铣床，模架、模胚加工，卧式开框机，卧式铣床，模架、模具厂加工利器，重型开框机床！四、数控单柱卧式铣床主要参数：
| 规格
|
LM-1710-K
|
备注
|
| 工作台尺寸（长、宽）mm
|
1700*1200
|
|
| X\Y\Z+W轴工作行程mm
|
1800*1000*500+450
|
|
| T型槽规格mm
|
22*45
|
|
| 主轴中心到台面最高距离mm
|
1050
|
|
| 主轴锥孔规格
|
BT-50
|
|
| 主轴套筒直径mm
|
220
|
|
| 三角固定架移动行程(W轴)mm
|
450
|
特殊附件
|
| 主轴最高转速?r\min
|
3000/4500
|
|
| X轴进给速度mm\min
|
5~5000????快速7500
|
|
| Y轴进给速度mm\min
|
5~5000????快速7500
|
|
| Z轴进给速度mm\min
|
5~3000????快速4500
|
|
| 主轴功率KW
|
22/26
|
|
| X\Y\Z轴进给电机功率
|
5\3\4
|
|
| 外形尺寸mm（长、宽、高）
|
6000*4000*3500
|
|
| 机床承重（吨）
|
6
|
|
| 整机重量（吨）（含三角固定架）
|
19
|
|
五、机床的精度：机床按照GBT?19362.1-2003标准中的相关规定?达到如下精度X轴向水平面：0.02毫米/米；????Y轴向水平面：0.03毫米/米垂直度：0.015毫米/500毫米；???平行度、?直线度1000mm?,不超过0.03mm主轴径向跳动0.005mm?,?????????主轴轴向跳动0.005mm?定位精度：0.02mm\m????????????重复定位精度:0.01mm\m?六、机器生产好后乙方通知甲方前来预验收机器。因甲方原因超过30天不能验收机器或者验收后不接收货的，视为甲方放弃本合同。乙方通知甲方方式包括书信、传真、短信、电邮等方式。邮件送达甲方邮箱或者短信发送成功视为乙方已通知到甲方。如甲方放弃本合同，所交款项不得退还，并承担相关责任。1、验收程式：?A.机床制造完毕，乙方通知甲方在乙方公司进行預验收。验收合格后，双方签字，方可发货。预验收由乙方组织，并提供相关工具及材料。B.机床在甲方公司按按照试好后，在乙方工厂进行终验收。验收合格后，甲方签收送货单。终验收由甲方组织，并提供相关工具及材料。按乙方标准试件进行切削试验。试件及砂轮由乙方提供。C.如果乙方放弃预验收或者终验收，则视同预验收合格。2、验收内容：按照乙方的提供机床验收书标准。逐项对机床性能以及几何精度、工作精度、机床配置、机床外观等进行确认。3、检验条件及检验方法必须达到乙方要求和相关行业惯例的检验方法和检验条件，验收标准见乙方《机床验收书》。4、机床到甲方公司经乙方安装调试OK后，甲方应当在一周内组织双方验收，因甲方原因逾期拒不组织双方验收的，视为机床合格。七、运输及安装1、机床运输和安装调试由乙方负责。甲方全面负责机器卸机，就位等相关问题。机床预验收合格后，乙方对机床进行整体裸装运输，乙方派人到甲方无偿指导卸货。
|
